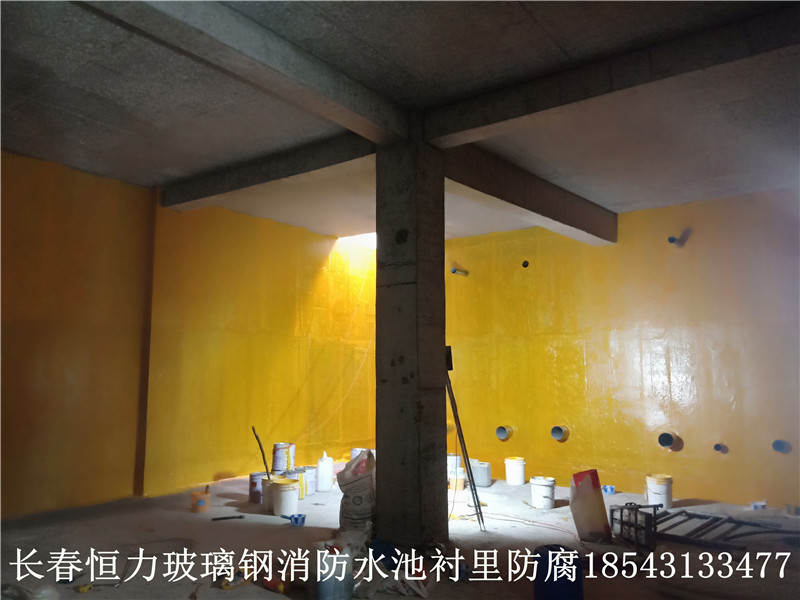

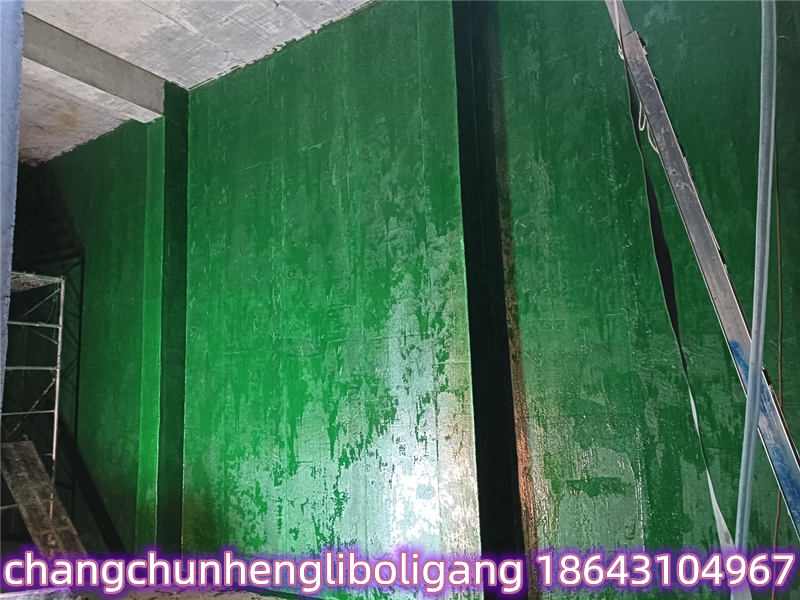

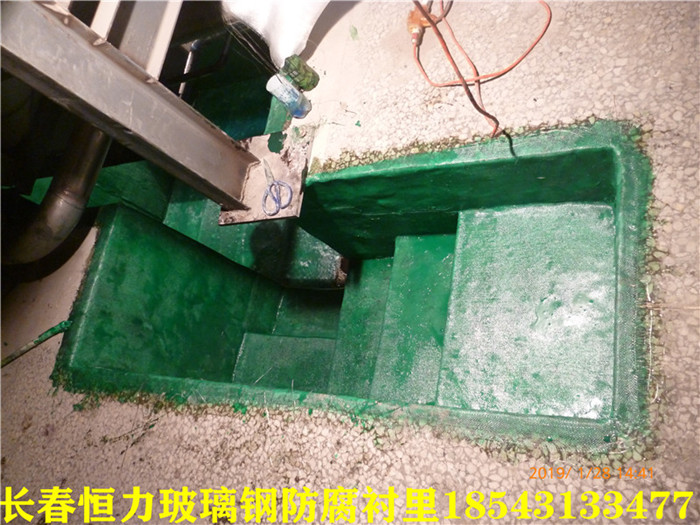

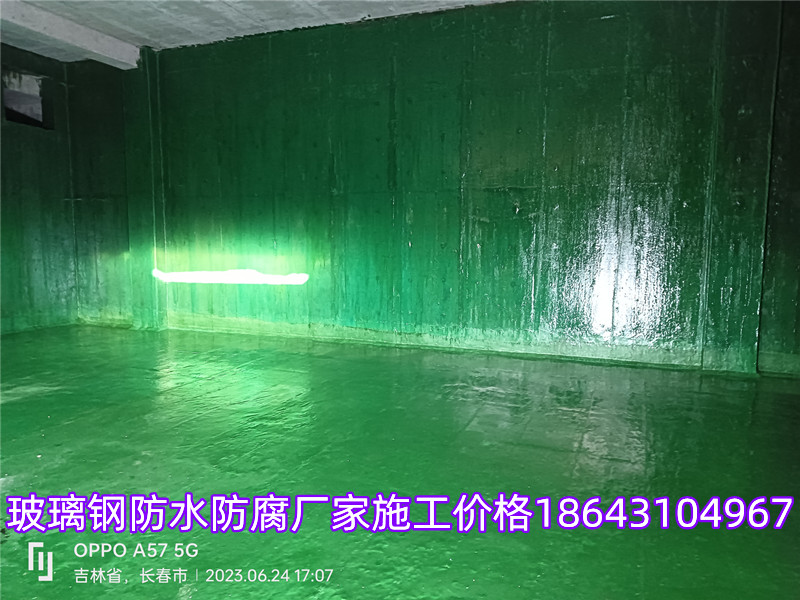

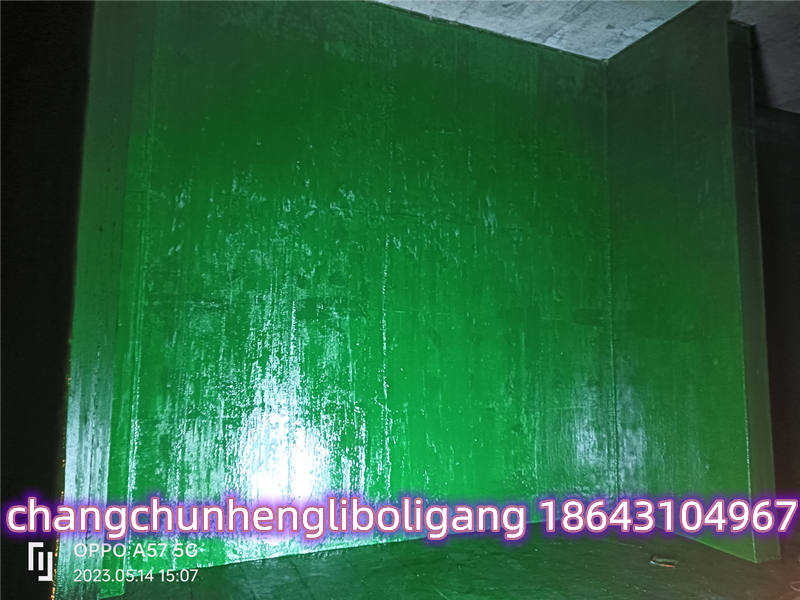

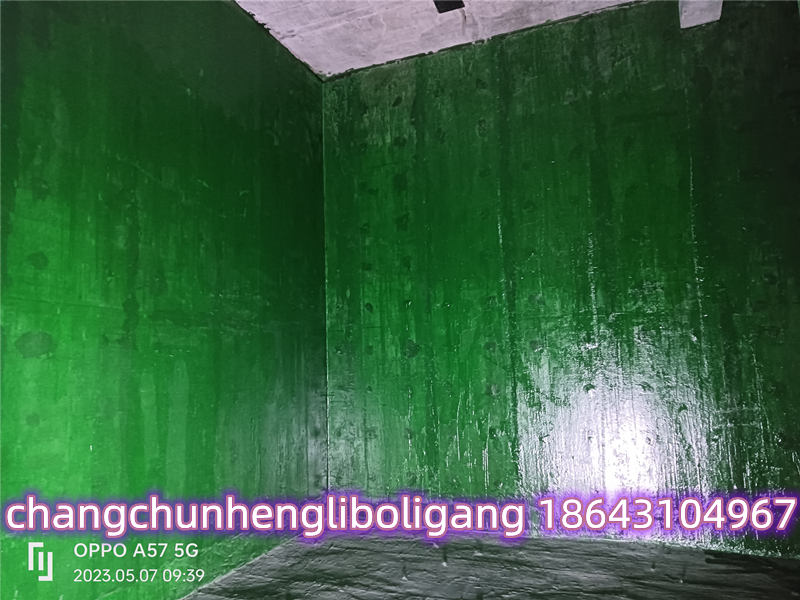

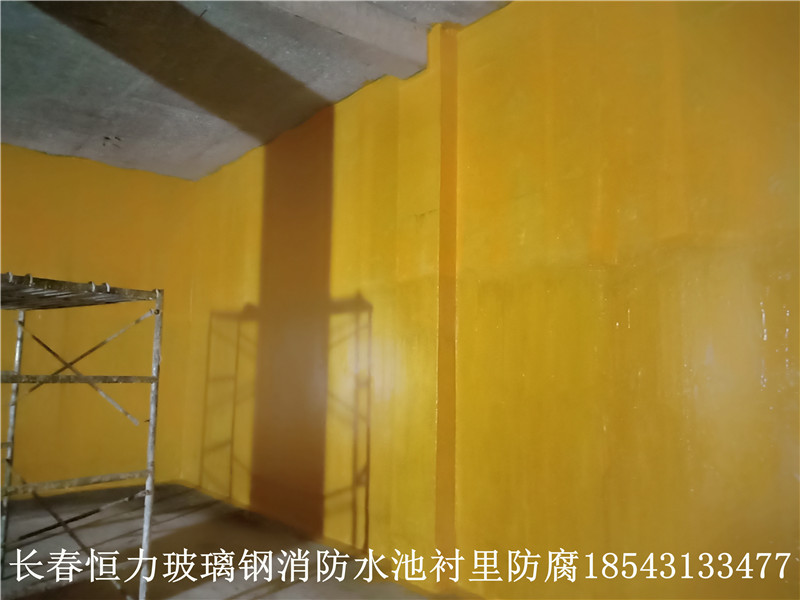

【長春吉林恒力玻璃鋼制品有限公司】廠家專業(yè)為吉林省、長春市的廣大消防水池做玻璃鋼防腐襯里，為【四平的消防水池地面溝槽做玻璃鋼防腐襯里價格低施工快】為【通化的消防水池地面溝槽做玻璃鋼防腐襯里價格低施工快】，【松原的消防水池地面溝槽做玻璃鋼防腐襯里價格低施工快】！【遼源的消防水池地面溝槽做玻璃鋼防腐襯里價格低施工快】*【白山的消防水池地面溝槽做玻璃鋼防腐襯里價格低施工快】#【白城的消防水池地面溝槽做玻璃鋼防腐襯里價格低施工快】*【吉林的消防水池地面溝槽做玻璃鋼防腐襯里價格低施工快】*【延吉的消防水池地面溝槽做玻璃鋼防腐襯里價格低施工快】。

{長春恒力玻璃鋼制品有限公司}玻璃鋼防腐襯里主要施工范圍及經(jīng)營范圍【長春恒力玻璃鋼防腐襯里工程】【吉林廠家玻璃鋼防腐襯里施工】【四平玻璃鋼防腐襯里工程廠家】【通化玻璃鋼防腐襯里圖片】【松原玻璃鋼襯里圖片廠家】【遼源玻璃鋼防腐襯里做法】【白山玻璃鋼防腐襯里施工標準】【白城玻璃鋼水池防腐施工】【延吉污水池玻璃鋼防腐施工】【九臺車間地面玻璃鋼防腐】【雙陽環(huán)氧玻璃鋼防腐施工】【榆樹鋼結(jié)構(gòu)玻璃鋼防腐施工】
【長春恒力玻璃鋼防腐襯里工程施工范圍及制作工藝】：

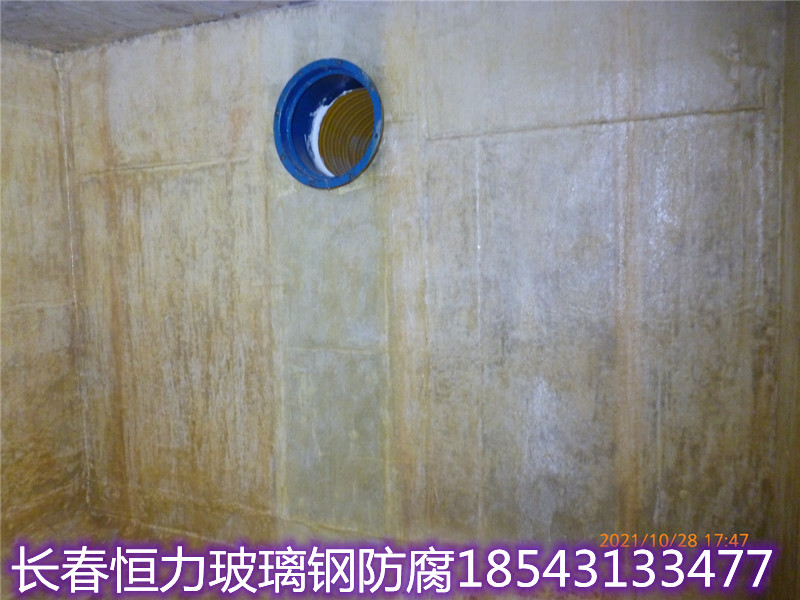

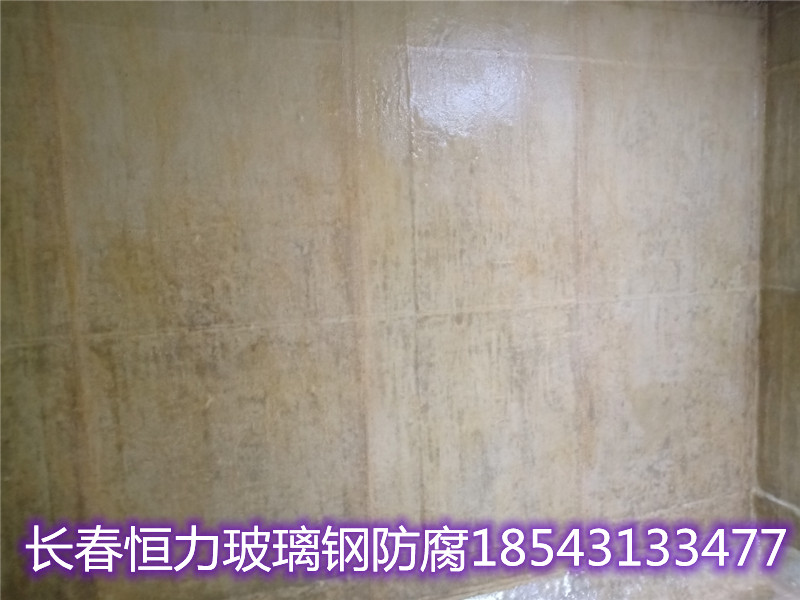

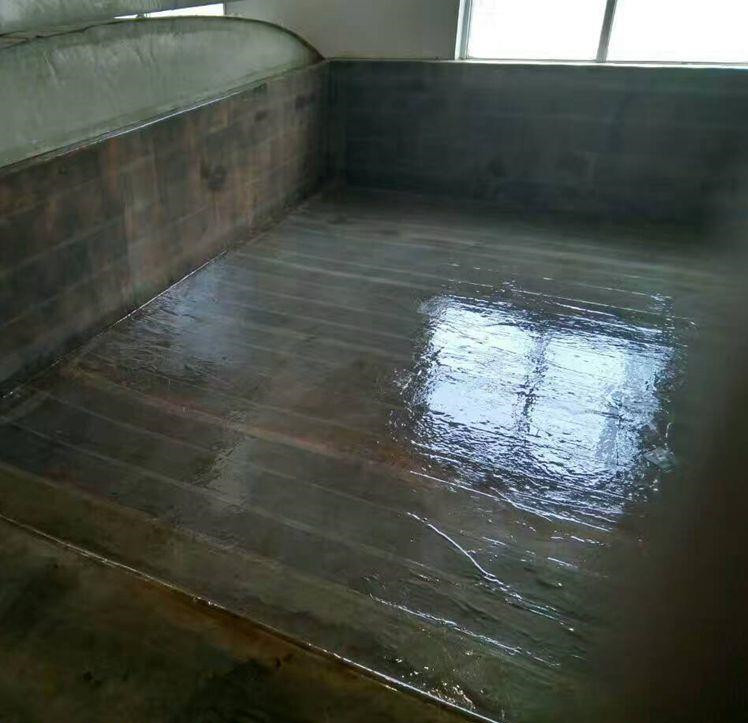

產(chǎn)品說明：玻璃鋼防腐襯里 玻璃鋼貯槽、貯罐、水泥池襯里及金屬外殼的玻璃鋼襯里（或外復(fù)）采用耐腐蝕樹脂和玻璃纖維表面氈作防腐蝕層，以不飽和聚酯樹脂和中堿玻璃纖維布作加強層，耐腐蝕性高。強度好，使用壽命長。用于電力、冶金、石油、化工、印染、機械、環(huán)保等行業(yè)的貯罐、酸洗槽、離子交換器等設(shè)備。
一、環(huán)氧、呋喃、聚酯、酚醛襯里 環(huán)氧、呋喃、聚酯、酚醛襯里均為手糊成型襯里，以介質(zhì)溫度壓力不同，選用不同的原材料。特點：粘力強、成本低、工藝簡單，防腐蝕性能好，色澤均勻，整體性好，耐老化、耐磨、抗沖、承壓。使用環(huán)氧、呋喃、聚酯、酚醛襯里時，其表面不管是金屬面，還是水泥面，都先用環(huán)氧樹脂噴刷底漆，基地粘結(jié)的才能更加牢固。物理性能：抗壓強度3000kg/cm2?？箾_強度265kg/cm2，此襯里用于化工制藥、電廠、通訊、冶金、造船等行業(yè)的防腐、補漏工程。
二、樹脂膠泥鋪砌塊材及色縫 樹脂膠泥鋪砌塊材及色縫是在水泥沙槳混凝土或金屬基面上用樹脂膠泥鋪砌瓷磚、瓷板、陶板、鑄板及大理條石等。具體工藝是基層表面先涂一遍環(huán)氧樹脂，待干燥后，再用樹脂膠泥鋪砌。特點是耐高溫，耐酸、耐堿、粘結(jié)力強，可以多層鋪砌。主要應(yīng)用于化工、制藥、冶金等行業(yè)的防腐工程。 玻璃鋼耐腐蝕貯罐 我廠生產(chǎn)的玻璃鋼耐腐蝕罐可以滿足用戶之特殊需求，高度從2m*高可到15m，同時，具有耐酸堿腐蝕性。
▲基本特點優(yōu)良的物理性能：玻璃鋼的比重通常為1.8-2.1，是鋼的1/4-1/5，比鋼、鑄佚和塑料的比強度都高。玻璃鋼的熱膨脹系數(shù)與鋼大體相當，熱傳導(dǎo)系數(shù)只有鋼的0.5%。 耐化學(xué)腐蝕，使用壽命長：玻璃鋼具有特殊的耐腐性能，在儲存腐蝕性介質(zhì)時，玻璃鋼顯示出其他材料所無法比擬的優(yōu)越性，可以耐多種酸、堿、鹽和有機溶劑。 設(shè)計靈活性大，罐壁結(jié)構(gòu)性能優(yōu)異：纖維纏繞玻璃鋼可以改變樹脂系統(tǒng)或增強材料來高速玻璃鋼貯罐及非標裝置的物理化學(xué)性能，以適應(yīng)不同介質(zhì)和工作條件的需要。通過結(jié)構(gòu)層厚度、纏繞角和壁厚結(jié)構(gòu)和設(shè)計來調(diào)整罐體的承載能力，制成不同壓力等級或某些特殊性能的玻璃鋼貯罐及非標裝置，這是各向同性的金屬材料無法與其相比的。
◆鐵罐襯里施工方案金屬表面預(yù)處理：
◇1用電動砂輪、鋼絲刷、砂布等工具將罐體及錐封底打磨、除銹、如果遇到罐體銹跡嚴重或有油污，則采用噴砂除銹。
◇2酸洗或噴砂（石英砂）打底刮膩子：涂刷環(huán)氧樹脂底漆。
增強層鋪層：待底漆干后采用手糊法鋪層，玻璃布須剪邊，玻璃布應(yīng)浸透、壓實，接縫錯開不小于50mm，1層環(huán)氧樹脂04玻璃布+2層結(jié)構(gòu)樹脂短切氈與2層結(jié)構(gòu)樹脂04布交替鋪層。內(nèi)襯層鋪層：1層內(nèi)襯樹脂04玻璃布+1層內(nèi)襯樹脂短切氈+1層內(nèi)襯樹脂表面氈，待膠料干后，再涂刷一層面層涂料（250g/m2內(nèi)襯樹脂）。內(nèi)襯樹脂及面層涂料為食品極樹脂。鐵罐襯里一般使用年限在3-5年，且必須不間斷使用，否則易鼓包.
◆碳鋼球罐內(nèi)襯FRP施工工藝
1．將罐的上下人孔打開,安裝風機更換罐內(nèi)的空氣，確保罐內(nèi)空氣通暢。
2．將腳手架搭設(shè)好。
3．對母材凹凸面進行檢測，須表面的焊縫應(yīng)平整，不得留有焊渣、毛刺、氣孔等。拐角過渡處須達R10mm以上。
4．將罐的內(nèi)壁噴砂打磨到AS2.5以上。鋼材表面應(yīng)無可見的油脂、污垢、氧化皮、鐵銹和油漆涂層等附著物，任何殘留的痕跡應(yīng)僅是點狀或條紋狀的輕微色斑。
5．除塵：用壓縮空氣、毛刷、布類將罐壁上的砂粒及浮塵除凈。
6．底涂層：在干凈的碳鋼表層均勻涂刷一層底涂樹脂，每平方米用量約200克，凝固后施工下一步工序。
7．防腐蝕過渡層：在底涂層上刷日本不飽和樹脂一層+玻璃表面氈（30g/m2）一層+(450g/m2)玻璃纖維短切氈一層+一層日本不飽和樹脂，要求纖維全部浸透，用壓輥排除氣泡壓實，固化后拋光打磨，厚度約1.1mm。
8．防腐蝕層：在過渡層上用不飽和樹脂+(450g/m2)短切氈+(30g/m2)玻璃表面氈作防腐蝕層，鋪層，兩氈兩表，要求纖維全部浸透，用壓輥排除氣泡、軋實，固化后，拋光打磨，厚度約2.2mm。 9．內(nèi)表面層：防腐蝕層徹底固化后，用拋光機打磨，去掉毛刺，涂刷一層不飽和面料樹脂，每平方米用量約200克，厚度0.1mm。
9工序的操作，涂一層不飽樹脂，樹脂中加入3—5%的空氣硬化劑，用量約每平方米200克，厚度0.1mm。
10．內(nèi)表層：重復(fù)步驟
11、全部工序施工完畢后，用測厚儀檢測厚度，*薄厚度不低于設(shè)計厚度的87.5%（*低不小于3mm）。厚度不足的需在該部位修補，達到設(shè)計厚度。
12．電火花放電檢測，當檢查出任何針孔、氣泡或其他缺陷時，須打磨去足夠大的區(qū)域進行重新涂料鋪層施工，達到合格。
13．法蘭平面度誤差低于0.3mm。
◆施工中應(yīng)注意事項：
（1>4，5，6，7四步須在一天內(nèi)完成。
（2>每一層的交接部分重疊長度必須大于50mm，各層的交接位置的距離必須大于100mm。
（3>空氣相對濕度大于80%時，必須停止施工。
（4>對已處理的鋼結(jié)構(gòu)表面不得再次污染，當再受到污染時，應(yīng)再次進行表面處理。
（5>在施工時應(yīng)保持良好的照明及通風，操作人員宜少，應(yīng)勤換，2小時一換。施工用的樹脂應(yīng)少配勤配料。
|
